計算結果図ウィンドウ
検定比図設定
ツールバーの
［
検定比図設定］をクリックすると、検定比図設定ダイアログが表示されます。
検定比図で表示する数値や項目などを設定します。
検定比図設定］をクリックすると、検定比図設定ダイアログが表示されます。検定比図で表示する数値や項目などを設定します。

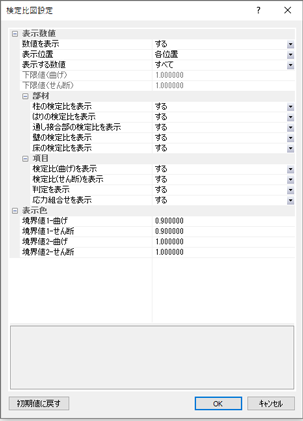

ダイアログ
| 項 目 | 説 明 | 初期値 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 表示数値 数値を表示 |
検定比を表示する場合に「する」を選択します。 | する | |||||||||
| 表示位置 | ［数値を表示］が「する」の場合に有効です。 はり、柱検定比を表示する位置を「最大値」、「各位置」、「各位置（最大値強調）」から選択します。
|
各位置 | |||||||||
| 表示する数値 | ［数値を表示］が「する」の場合に有効です。 検定比を表示する数値を「指定の検定比以上」、「すべて」から選択します。 「指定の検定比以上」を選択した場合は、検定比の下限値を曲げ、せん断それぞれ入力します。 |
すべて | |||||||||
| 下限値（曲げ） | ［数値を表示］が「する」、［表示する数値］が「指定の検定比以上」の場合に有効です。 表示する検定比の下限値を入力します。 |
1.0 | |||||||||
| 下限値（せん断） | 1.0 | ||||||||||
| 部材 柱の検定比を表示 |
［数値を表示］が「する」の場合に有効です。 検定比を表示する部材を選択します。 表示する場合に「する」を選択します。 |
する | |||||||||
| はりの検定比を表示 | する | ||||||||||
| 通し接合部の検定比を表示 | する | ||||||||||
| 壁の検定比を表示 | する | ||||||||||
| 床の検定比を表示 | する | ||||||||||
| 項目 検定比（曲げ） |
［数値を表示］が「する」の場合に有効です。 表示する項目を選択します。 表示する場合に「する」を選択します。 |
する | |||||||||
| 検定比（せん断） | する | ||||||||||
| 判定 | する | ||||||||||
| 応力組合せ | する | ||||||||||
| 表示色 境界値1 - 曲げ |
検定比と部材を表示する色の境界値を曲げ、せん断それぞれ入力します。 境界値1未満の検定比は検定比図（モデル）、境界値1以上境界値2未満の検定比は検定比図（表示色1）、 境界値2以上の検定比は検定比（表示色2）で表示します。
|
0.9 | |||||||||
| 境界値1 - せん断 | 0.9 | ||||||||||
| 境界値2 - 曲げ | 1.0 | ||||||||||
| 境界値2 - せん断 | 1.0 |
